Монтаж теплого водяного пола
Преимущества и недостаткиВ отличии от обычных радиаторных систем отопления, у водяного теплого пола есть перед ними ряд преимуществ, а именно:

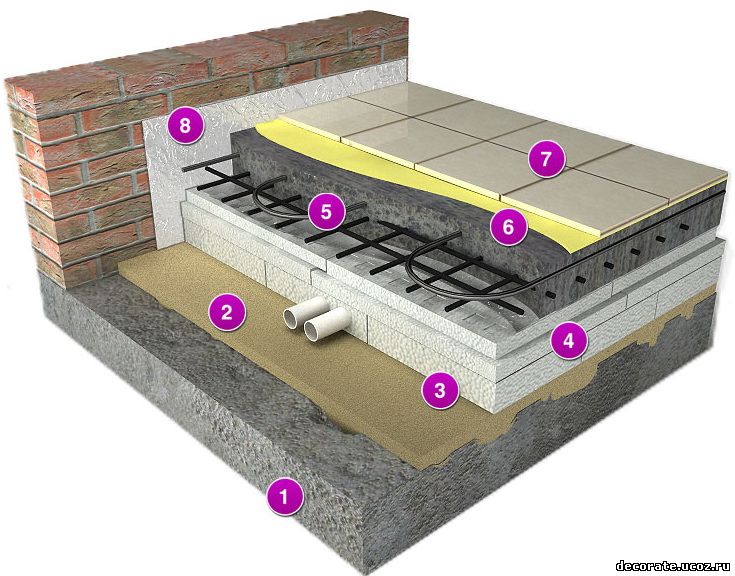

Самым существенным недостатком этого вида обогрева жилища является невозможность его установки в квартирах с централизованным отоплением, так как установка теплого пола приведет к увеличению гидравлического сопротивления системы. Кроме того, из-за того, что в системе циркулирует жидкость неизвестного качества, это может стать причиной выхода ее из строя. Однако в частных домах ничто не препятствует установке водяного теплого пола. Пирог водяного теплого пола
Коротко о главномОснование (плита перекрытия, грунт и т.д.) Начинается монтаж водяного теплого пола с очистки «чернового» пола от пыли и грязи, что поможет выявить его неровности. Согласно принятым стандартам, перепад высот в помещении не должен превышать ±5 мм. Добиться ровной поверхности можно двумя способами:
Игнорирование данного требования приведет к тому, что эксплуатация теплого пола будет сопряжена с рядом проблем, таких как завоздушивание системы, увеличение гидравлического сопротивления, ухудшение теплоотдачи. Утеплитель (пенополисторол/пенопласт, минвата, пенополиэтилен) Чтобы защитить теплоизоляцию теплого водяного пола от водяного конденсата, на черновую стяжку укладывается слой гидроизоляции — чаще всего в ее роли выступает обычная полиэтиленовая пленка. Ее расстилают по всей площади поверхности с небольшим нахлестом на стены. Если пленка не цельная, в местах стыков она укладывается внахлест 8-10 см, а стык проклеивается скотчем. Утеплитель. Необходим для предотвращения потери тепла вниз. Важно добиться, чтобы тепло максимально распространялось вверх. Это позволяет держать температуру теплоносителя ниже и экономит энергоресурсы. Большинство солидных производителей систем ТП рекомендуют в качестве утеплителя использовать пенополисторол (прежде всего, экструдированный/экструзионный - он же ЭППС или XPS). Обычный пенополистирол с плотностью 35 кг/м3 или экструдированный достаточно твердый материал, чтобы нормально работать внутри стяжки. Но его минимальная толщина должна составлять 20-30 мм. Производители рекомендуют применять 30 мм пенопласт в случаях, когда внизу отапливаемое помещение. Если внизу неотапливаемое помещение или же грунт, то применяется более толстый слой утеплителя, 50-80 и даже 100 мм. Однако на практике далеко не всегда есть возможность настолько увеличить толщину стяжки. Более того, чаще всего нежелательно ее увеличивать даже на 10мм. Тогда традиционно применяют 3-5 мм слой пенополиэтилена. Коммерческое название пенополиэтилена или иначе вспененного полиэтилена (НПЭ или ППЭ) может быть совершенно разным: Пенофол, Экофол, Изолон, Полифом, Пенолон, Порилекс, Теплофол, Энергофол, Изоком, Вилатерм, Неофол. Суть одна и та же! В системах теплого пола чаще всего используется фольгированный или металлизированный пенополиэтилен (фольга с защитным слоем пленки, металлизированная лавсановая пленка и т.д.). Считается, что пенополиэтилен способен эффективно работать как утеплитель, а фольга отражать тепло. Сетка.  Сетка выполняет несколько функций. а) К сетке проще крепить трубу или кабель. Размер ячейки подбирается в зависимости от требуемого расстояния между трубами. Чаще всего это 15х15 см, 20х20, 25х25 или 30х30. б) Сетка также выполняет роль арматуры. Но чтобы она эффективно работала нужно в момент заливки стяжки немного (на несколько миллиметров) приподнять ее от основания в) Сетка помогает более равномерно распределять тепло в ТП. Труба нагревает металлические прутки, которые, в свою очередь передают тепло стяжке. демпферная лента укладка демпферной ленты. Ее главное предназначение – компенсация расширения стяжки, которое непременно происходит при нагреве. Отсутствие демпферной ленты приведет к тому, что за несколько циклов нагревания-остывания стяжка покроется трещинами. Труба. В системах водяного отопления можно использовать любую трубу: металлопластик, сшитый полиэтилен, полипропилен, медь и даже просто металл. Но удобнее всего применять металлопластик или сшитый полиэтилен.  Укладывать трубу можно змейкой или улиткой. Улиткой укладывать трубу предпочтительней, так как в этом случае обратная труба всегда идет рядом с подающей и этим достигается более равномерный прогрев помещения. Расстояние между трубами определяется расчетами, но оно не должно составлять более 30 см. Если укладывать трубу с шагом 30 см, то при расходе теплоносителя менее 2,5 л/м, будет чувствоваться полосатость теплого пола Если выбирается шаг укладки 30 см, обеспечивайте расход как минимум 3,5-4 л/м. Расход видно, если установить коллектор с расходомерами. Диаметр трубы чаще всего используют 16 или 20. Для 16 трубы максимальная длина контура не должна быть более 80-100 метров, а для 20 трубы более 120 м. Стяжка. Толщина бетонной стяжки должна составлять 5 см (хотя при использовании фибры толщину можно сократить и до 3 см, но делать этого не рекомендуется). Укладка производится при температуре не ниже + 5°С, а для полного высыхания стяжки водяного теплого пола потребуется почти месяц. Чистовое покрытие. Лучше всего ТП работает с керамической плиткой, так как ее теплопроводность из всех чистовых покрытий самая высокая. Но есть люди, которые успешно применяют линолеум, ковролин, ламинат. Чем ниже теплопроводность чистового покрытия, тем выше нужно будет поддерживать температуру теплоносителя (определяется рассчетами и опытным путем). Если для плитки достаточно будет в межсезонье 29-35 градусов, то для ламината температуру нужно будет держать выше градусов на 10. | |
